Traversée en résine époxy 35 kV / 315 A : Composants d’isolation pour transformateurs de moyenne‑haute tension

Introduction

La traversée en résine époxy est un composant isolant essentiel au sein des transformateurs de puissance et de distribution. Sa fonction principale est de permettre à un conducteur électrique sous tension de traverser en toute sécurité le bac métallique mis à la terre du transformateur, tout en garantissant à la fois une isolation diélectrique et un support mécanique robuste. Sur les systèmes à 35 kV, les exigences de performance de la traversée sont très élevées : elle doit supporter les surtensions transitoires, les contraintes thermiques, les vibrations ainsi que la pollution environnementale présente dans les postes électriques, les installations industrielles et les réseaux de production d’énergie renouvelable.

Le modèle de traversée en résine époxy 35 kV / 315 A est spécialement conçu pour les applications de moyenne‑haute tension. Contrairement aux traversées traditionnelles en porcelaine, la technologie de résine époxy moulée offre de multiples avantages constructifs : poids réduit, résistance aux ruptures par choc, excellentes propriétés anti‑pollution et entretien réduit tout au long de son cycle de vie. Ce type de traversée est classé comme traversée sèche ; elle ne nécessite pas d’huile isolante interne, ce qui élimine les risques de fuite de liquide et simplifie les opérations d’installation et d’exploitation.

Dans l’écosystème des réseaux électriques, la défaillance d’une traversée constitue l’une des causes les plus fréquentes d’arrêts non programmés des transformateurs. Une défaillance de l’isolation peut générer des arcs électriques, des dommages graves sur les enroulements du transformateur et des coupures prolongées de l’alimentation électrique. C’est pourquoi le choix d’une traversée en résine époxy aux spécifications adaptées pour 35 kV et 315 A est un facteur clé pour garantir la fiabilité globale de l’ensemble de l’équipement.

Qu’est‑ce qu’une traversée en résine époxy 35 kV / 315 A ?

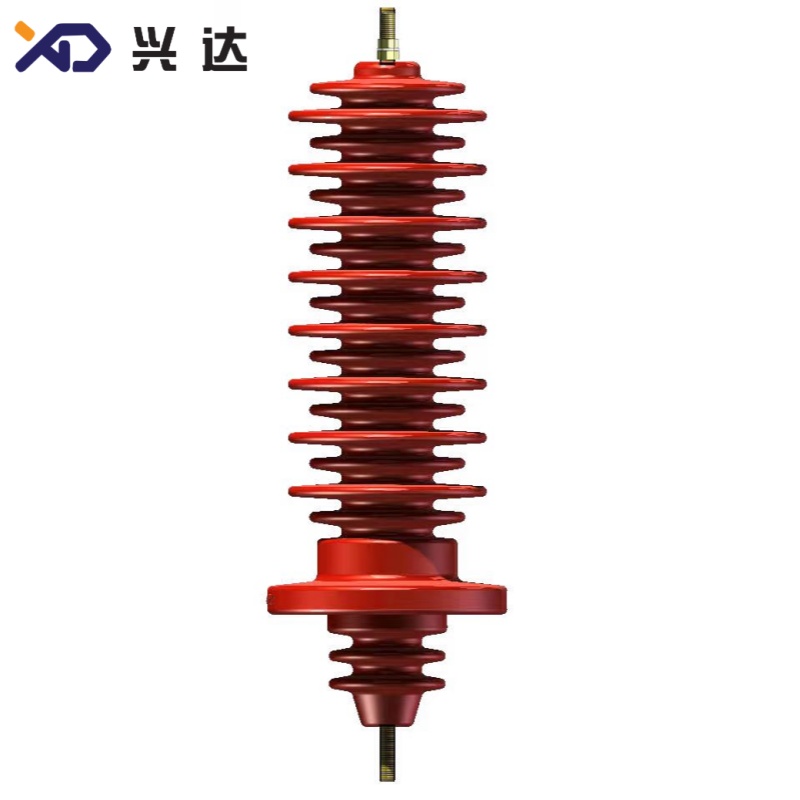

La traversée en résine époxy 35 kV / 315 A est un élément traversant isolant destiné aux transformateurs secs ou à huile, conçu pour des systèmes de tension nominale 35 kV et de courant nominal 315 A. L’enveloppe isolante est fabriquée par moulage de résine époxy renforcée, intégrant le corps isolant, les écrans anti‑pollution et l’interface de montage.

Les deux paramètres les plus importants de ses spécifications sont la tension assignée de 35 kV et le courant assigné de 315 A. La tension définit la capacité diélectrique à supporter la tension de service, les surtensions de manœuvre et les surtensions de foudre. Le courant nominal correspond à la valeur maximale du courant continu qu’elle peut conduire sans provoquer de surchauffes excessives dégradant le matériau isolant.

Deux modes principaux de montage existent sur les transformateurs : montage par bride à plaque de pression et montage par bride en résine. Par ailleurs, la tige conductrice peut être à filetage extérieur, facilitant la connexion avec les barres collectrices et les câbles de puissance du côté extérieur du transformateur. En tant que traversée sèche en résine époxy, elle ne contient ni huile ni autres fluides isolants, réduisant les risques de fuite, d’incendie et de pollution environnementale.

Principales exigences de fonctionnement

La traversée en résine époxy 35 kV / 315 A doit résister à de multiples sollicitations tout au long de sa durée de vie :

• Tension de fréquence assignée : supporter les essais de tension à fréquence industrielle sans apparition de décharges partielles ni claquage diélectrique.
• Tension de choc de foudre : résister aux surtensions générées par les décharges atmosphériques qui parviennent sur le réseau de distribution.
• Courant continu de service : jusqu’à 315 A sans élévation excessive de la température.
• Courant de court‑circuit : supporter les pics de courant lors des défauts réseau sans dommages mécaniques ni décollement du matériau isolant.
• Contraintes mécaniques : vibrations du transformateur, torsions sur les connexions de barres et variations thermiques cycliques.
• Agents environnementaux : poussière, humidité, brouillard salin, pollution industrielle et changements brusques de température.

Toutes ces exigences sont satisfaites grâce à une coordination d’isolation adaptée, la conception d’écrans pour augmenter la distance de fuite, la sélection de formulations de résine époxy de haute qualité et l’optimisation de la répartition des champs électriques à l’intérieur du composant.

Avantages des traversées en résine époxy 35 kV / 315 A

Excellentes performances diélectriques

La résine époxy possède une rigidité diélectrique élevée. Grâce à la conception optimisée des écrans, une distance de fuite suffisante est obtenue pour fonctionner dans des zones à pollution moyenne et forte. Elle réduit significativement les risques d’arcs superficiels et de décharges partielles dans des conditions d’humidité ou d’encrassement.

Conception sèche sans huile

En tant que traversée sèche, elle supprime totalement les risques de fuite d’huile isolante. Ce point est très apprécié pour les installations intérieures, les zones soumises à des normes anti‑incendie strictes et les projets d’énergie renouvelable. Aucun remplissage ni entretien de fluides n’est nécessaire.

Résistance mécanique supérieure par rapport à la porcelaine

Comparée aux traversées en porcelaine, la traversée en résine époxy est bien plus résistante aux chocs et aux cassures. Elle limite les dommages pendant le transport, le montage et l’exploitation sur site. Son poids plus faible simplifie les manipulations sur le bac du transformateur.

Entretien minimal

Sa surface compacte et non poreuse repousse l’accumulation de saleté. Par rapport à la porcelaine, elle réduit la fréquence des nettoyages préventifs. Les inspections se limitent à des contrôles visuels périodiques et à des relevés thermiques des connexions.

Options de montage flexibles

Deux variantes de bride sont proposées : bride à plaque de pression et bride en résine. Le système de tige conductrice à filetage extérieur simplifie le raccordement aux barres collectrices et aux bornes de câble. Ces alternatives permettent de s’adapter à différents modèles de bac de transformateur.

Large champ d’applications

Elle est compatible avec les transformateurs de distribution, les transformateurs de poste, les équipements de production éolienne et solaire, ainsi que les installations industrielles de moyenne‑haute tension. Elle convient aussi bien aux montages intérieurs qu’extérieurs.

Tableau des spécifications techniques (Traversée en résine époxy 35 kV / 315 A)

Note : Toutes les dimensions sont exprimées en millimètres. Mode tige conductrice W = filetage extérieur ; Mode bride P = bride à plaque de pression ; S = bride en résine. Les valeurs correspondent aux dimensions standard de l’industrie.

Domaines d’application

La traversée en résine époxy 35 kV / 315 A est utilisée dans de nombreux contextes du secteur électrique :

• Transformateurs de distribution 35 kV pour les réseaux publics.
• Transformateurs de postes industriels.
• Équipements associés aux parcs éoliens et aux centrales solaires photovoltaïques.
• Installations dans des environnements côtiers avec brouillard salin et des zones à pollution industrielle.
• Projets de rénovation et de remplacement d’anciennes traversées sur des transformateurs existants.
• Transformateurs installés aussi bien en intérieur qu’en extérieur.

Dans chacun de ces cas, la traversée fait office de point de transition entre les enroulements internes du transformateur et les lignes ou barres collectrices externes. Un choix correct de la distance de fuite et du type de bride est essentiel pour s’adapter au degré de pollution du lieu d’installation.

Critères de sélection

Au moment de choisir une traversée en résine époxy 35 kV / 315 A, l’ingénieur doit évaluer plusieurs points clés :

1. Tension nominale et courant nominal : ils doivent correspondre aux exigences du transformateur.
2. Niveau de pollution environnementale : il définit la distance de fuite minimale requise. Des distances de fuite plus importantes sont nécessaires pour les zones côtières ou industrielles.
3. Type de bride de montage : bride à plaque de pression ou bride en résine, selon la conception du bac du transformateur.
4. Dimensions générales : hauteur totale, diamètres et dimension de l’ouverture du bac pour garantir le montage physique.
5. Exigences des essais diélectriques : respect des normes internationales relatives aux traversées de transformateurs.
6. Conditions climatiques : plages de température ambiante, altitude au‑dessus du niveau de la mer. À haute altitude, il est nécessaire d’augmenter la distance de fuite.

Installation et recommandations pratiques

La fiabilité de la traversée dépend à la fois de sa qualité intrinsèque et d’une installation correcte.

• La bride de montage doit être serrée au couple recommandé ; un serrage excessif peut générer des contraintes internes dans le corps en résine époxy.
• L’étanchéité entre la bride et le bac du transformateur doit être garantie pour empêcher l’entrée d’humidité et de poussière.
• Les connexions de courant de la tige à filetage extérieur doivent être serrées au couple défini, afin d’éviter des résistances de contact élevées et des surchauffes.
• Pendant le montage, éviter de heurter ou de rayer la surface isolante en résine époxy ; des dommages superficiels peuvent devenir des points d’amorçage de décharges partielles.
• Après l’installation, il est recommandé de réaliser des essais de décharges partielles et des contrôles diélectriques avant la mise en service de l’équipement.

Entretien

Les traversées sèches en résine époxy demandent beaucoup moins d’entretien que les modèles à huile. Les opérations recommandées sont :

1. Inspection visuelle périodique : examiner la surface des écrans pour détecter saleté, fissures ou dommages.
2. Suivi de température sur les connexions : détecter les points chauds provoqués par un mauvais serrage.
3. Nettoyage superficiel : uniquement quand l’encrassement est important, avec des produits adaptés qui n’endommagent pas la résine époxy.
4. Essais diélectriques périodiques : mesure des décharges partielles pour évaluer l’état interne de l’isolation.

Aucun remplissage de liquide, changement d’huile ni opération complexe n’est requis. Si des fissures ou des dommages profonds sont constatés sur le corps isolant, la traversée doit être immédiatement remplacée pour éviter tout risque de défaillance.

Conclusion

La traversée en résine époxy 35 kV / 315 A est un composant essentiel pour les transformateurs de moyenne‑haute tension. Sa technologie sèche sans huile apporte une sécurité contre les fuites et les incendies, une bonne résistance mécanique et d’excellentes performances diélectriques dans des environnements pollués. Grâce aux deux options de bride de montage, elle s’adapte à de nombreux modèles de transformateurs, aussi bien pour les constructions neuves que pour les opérations de remplacement.

Un choix adapté au degré de pollution environnementale, une installation respectant les couples de serrage et un entretien préventif simple garantissent une longue durée de vie et réduisent les arrêts non programmés sur les réseaux de distribution et de production d’électricité. Sur le marché actuel des infrastructures électriques, les traversées en résine époxy sont devenues une alternative privilégiée par rapport aux solutions traditionnelles en porcelaine et aux traversées à huile.
