غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير: مكونات عزل لمحولات الجهد المتوسط‑العالي

المقدمة

يُعد غلاف راتنج الإيبوكسي مكون عزل أساسي داخل محولات القدرة والتوزيع. وظيفته الأساسية هي السماح للموصل الكهربائي النشط بالمرور بأمان عبر الغلاف المعدني المؤرض للمحول، مع ضمان العزل العازل القوي والدعم الميكانيكي المتين في نفس الوقت. في أنظمة 35 كيلوفولت، تكون المتطلبات لأداء الغلاف عالية جداً، حيث يجب أن يتحمل الجهود العابرة، والاجهادات الحرارية، والاهتزازات، والتلوث البيئي الموجود في المحطات الفرعية، والمنشآت الصناعية، وشبكات توليد الطاقة المتجددة.

تم تصميم نموذج غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير خصيصاً لتطبيقات الجهد المتوسط‑العالي. على عكس الأغلفة الخزفية التقليدية، توفر تقنية راتنج الإيبوكسي المصبوب مزايا بنائية متعددة: وزن أقل، مقاومة للكسر الناتج عن الصدمات، خصائص ممتازة مضادة للتلوث، وصيانة أقل طوال دورة حياته. يصنف هذا النوع من الأغلفة كغلاف جاف، ولا يحتاج إلى زيت عازل داخلي، مما يلغي مخاطر تسرب السوائل ويبسط مهام التركيب والتشغيل.

في بيئة شبكات الكهرباء، يُعد فشل الغلاف أحد الأسباب الأكثر شيوعاً للتوقفات غير المخطط لها للمحولات. قد يؤدي فشل العزل إلى أقواس كهربائية، وأضرار جسيمة في ملفات المحول، وانقطاعات طويلة الأمد في إمدادات الكهرباء. لهذا السبب، يُعد اختيار غلاف راتنج إيبوكسي بالمواصفات المناسبة لـ 35 كيلوفولت و 315 أمبير عاملاً أساسياً لضمان الموثوقية العامة للجهاز بالكامل.

ما هو غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير؟

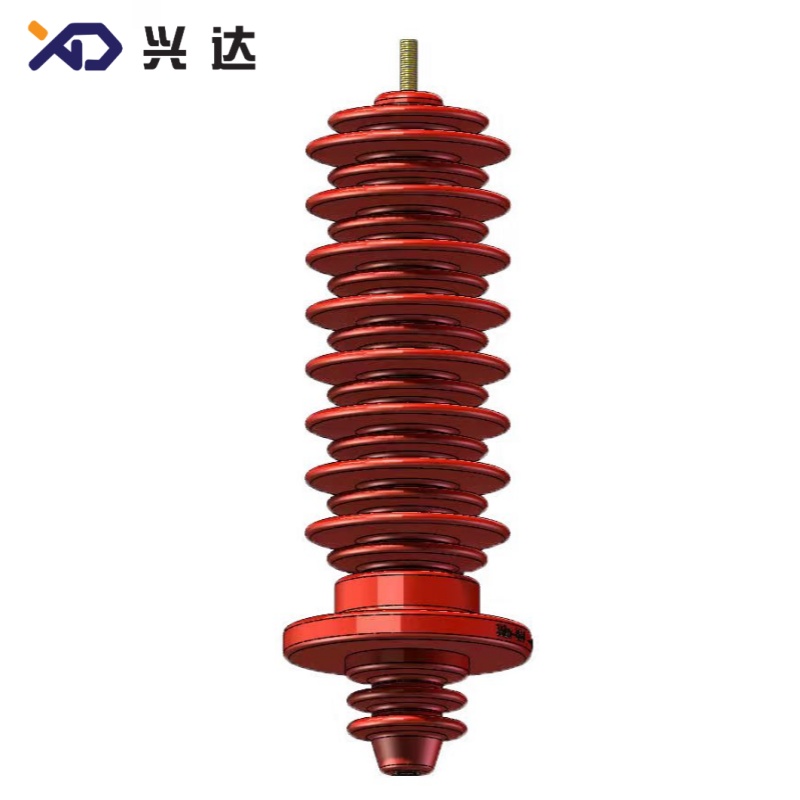

غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير هو عنصر عبور عازل لمحولات الجافة أو المحولات المملوءة بالزيت، مخصص للأنظمة ذات الجهد الاسمي 35 كيلوفولت والتيار الاسمي 315 أمبير. يتم تصنيع الغلاف العازل عن طريق صب راتنج الإيبوكسي المقوى، حيث يدمج الجسم العازل، والمظلات المضادة للتلوث، وواجهة التركيب.

أهم معيارين في مواصفاته هما الجهد المقاس 35 كيلوفولت والتيار المقاس 315 أمبير. يحدد الجهد القدرة العازلة على تحمل جهد التشغيل، والجهود العابرة الناتجة عن عمليات التبديل، والجهود الناتجة عن الصواعق. يحدد التيار الاسمي القيمة القصوى للتيار المستمر الذي يمكنه نقله دون حدوث ارتفاع مفرط في درجة الحرارة يؤدي إلى تدهور المادة العازلة.

يوجد طريقتان رئيسيتان للتركيب على المحولات: التركيب بواسطة حافة لوحة الضغط والتركيب بواسطة حافة راتنجية. بالإضافة إلى ذلك، يمكن لنظام قضيب الموصل أن يكون ذو خيط خارجي، مما يسهل التوصيل مع قضبان التجميع وكابلات القدرة على الجانب الخارجي للمحول. كونه غلاف جاف من راتنج الإيبوكسي، فهو لا يحتوي على زيت أو سوائل عازلة أخرى، مما يقلل من مخاطر التسرب، والحرائق، والتلوث البيئي.

المتطلبات التشغيلية الأساسية

يجب أن يتحمل غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير ضغوطاً متعددة طوال عمره الافتراضي:

• جهد التردد المقاس: تحمل اختبارات جهد التردد الصناعي دون حدوث تفريغات جزئية أو اختراق عازل.
• جهد نبض الصواعق: مقاومة الجهود العابرة الناتجة عن التفريغات الجوية التي تصل إلى شبكة التوزيع.
• تيار التشغيل المستمر: حتى 315 أمبير دون ارتفاع مفرط في درجة الحرارة.
• تيار القصر: تحمل قمم التيار أثناء أعطال الشبكة دون أضرار ميكانيكية أو انفصال المادة العازلة.
• الاجهادات الميكانيكية: اهتزازات المحول، الالتواء في توصيلات القضبان، والتغيرات الحرارية الدورية.
• العوامل البيئية: الغبار، والرطوبة، والضباب الملحي، والتلوث الصناعي، والتغيرات المفاجئة في درجة الحرارة.

تتحقق كل هذه المتطلبات من خلال التنسيق المناسب للعزل، وتصميم المظلات لزيادة مسافة الزحف، واختيار تركيبات عالية الجودة من راتنج الإيبوكسي، وتحسين توزيع المجالات الكهربائية داخل المكون.

مزايا أغلفة راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير

1. أداء عازل ممتاز

يتميز راتنج الإيبوكسي بصلابة عازلة عالية. بفضل التصميم الأمثل للمظلات، يتم الحصول على مسافة زحف كافية للعمل في المناطق ذات التلوث المتوسط والعالي. يقلل بشكل كبير من مخاطر الأقواس السطحية والتفريغات الجزئية في ظروف الرطوبة أو الأوساخ.

2. تصميم جاف خالٍ من الزيت

باعتباره غلافاً جافاً، فإنه يلغي تماماً مخاطر تسرب الزيت العازل. وهذا أمر ذو قيمة كبيرة في المنشآت الداخلية، والمناطق ذات المعايير الصارمة لمكافحة الحرائق، ومشاريع الطاقة المتجددة. لا يحتاج إلى تعبئة أو صيانة للسوائل.

3. مقاومة ميكانيكية فائقة مقارنة بالخزف

مقارنة بالأغلفة الخزفية، فإن غلاف راتنج الإيبوكسي أكثر مقاومة للصدمات والكسر. يقلل من الأضرار أثناء النقل والتركيب والخدمة الميدانية. وزنه المنخفض يبسط عمليات التعامل مع غلاف المحول.

4. صيانة بسيطة جداً

سطحه المدمج غير المسامى يصد تراكم الأوساخ. مقارنة بالخزف، يقلل من وتيرة عمليات التنظيف الوقائية. تقتصر الفحوصات على الفحوصات البصرية الدورية ومراقبة درجة الحرارة للتوصيلات.

5. خيارات تركيب مرنة

يتوفر بنوعين من الحواف: حافة لوحة الضغط وحافة الراتنج. نظام قضيب الموصل ذو الخيط الخارجي يسهل التوصيل مع قضبان التجميع ووصلات الكابلات. هذه البدائل تسمح بالتكيف مع تصاميم مختلفة لخزان المحول.

6. نطاق تطبيقات واسع

يتوافق مع محولات التوزيع، ومحولات المحطات الفرعية، ومعدات توليد طاقة الرياح والطاقة الشمسية، والمنشآت الصناعية ذات الجهد المتوسط‑العالي. يعمل في التركيبات الداخلية والخارجية على حد سواء.

جدول المواصفات الفنية (غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير)

表格

ملاحظة: جميع الأبعاد بالمليمتر. طريقة قضيب الموصل W = خيط خارجي؛ طريقة الحافة P = حافة لوحة الضغط؛ S = حافة راتنجية. القيم تمثل الأبعاد القياسية للصناعة.

مجالات التطبيق

يُستخدم غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير في العديد من سيناريوهات قطاع الكهرباء:

• محولات توزيع 35 كيلوفولت للشبكات العامة.
• محولات المحطات الفرعية الصناعية.
• المعدات المرتبطة بمزارع الرياح ومحطات الطاقة الشمسية الفوتوفولطية.
• المنشآت في البيئات الساحلية ذات الضباب الملحي والمناطق ذات التلوث الصناعي.
• مشاريع إعادة تأهيل واستبدال الأغلفة القديمة في المحولات الموجودة.
• المحولات المثبتة في الأماكن الداخلية والخارجية على حد سواء.

في كل حالة من هذه الحالات، يعمل الغلاف كنقطة انتقال بين ملفات المحول الداخلية والخطوط أو قضبان التجميع الخارجية. يُعد الاختيار الصحيح لمسافة الزحف ونوع الحافة أمراً أساسياً للتكيف مع درجة التلوث في مكان التركيب.

معايير الاختيار

عند اختيار غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير، يجب على المهندس تقييم عدة نقاط رئيسية:

1. الجهد الاسمي والتيار الاسمي: يجب أن تتطابق مع متطلبات المحول.
2. مستوى التلوث البيئي: يحدد الحد الأدنى لمسافة الزحف المطلوبة. للمناطق الساحلية أو الصناعية، يلزم مسافات زحف أكبر.
3. نوع حافة التركيب: حافة لوحة الضغط أو حافة راتنجية، وفقاً لتصميم غلاف المحول.
4. الأبعاد العامة: الارتفاع الكلي، والأقطار، ومساحة فتحة الغلاف لضمان التركيب المادي.
5. متطلبات الاختبارات العازلة: الامتثال للمعايير الدولية لأغلفة المحولات.
6. الظروف المناخية: نطاقات درجات الحرارة المحيطة، والارتفاع فوق سطح البحر. في الارتفاعات العالية، يلزم زيادة مسافة الزحف.

التركيب والتوصيات العملية

تعتمد موثوقية الغلاف على جودته الذاتية وعلى التركيب الصحيح.

• يجب تثبيت حافة التركيب بعزم الربط الموصى به؛ فالربط المفرط قد يولد إجهادات داخلية في جسم راتنج الإيبوكسي.
• يجب ضمان الإغلاق المحكم بين الحافة وغلاف المحول لمنع دخول الرطوبة والغبار.
• يجب ضبط توصيلات التيار لقضيب الخيط الخارجي وفقاً للعزم المحدد، لتجنب مقاومات التلامس العالية وارتفاع درجة الحرارة.
• أثناء التركيب، تجنب ضرب أو خدش السطح العازل لراتنج الإيبوكسي، حيث أن الأضرار السطحية قد تصبح نقاط بداية للتفريغات الجزئية.
• بعد الانتهاء من التركيب، يُنصح بإجراء اختبارات التفريغ الجزئي والفحوصات العازلة قبل تشغيل الجهاز.

الصيانة

تتطلب أغلفة راتنج الإيبوكسي الجافة صيانة أقل بكثير من النماذج المملوءة بالزيت. الإجراءات الموصى بها:

1. الفحص البصري الدوري: فحص سطح المظلات لاكتشاف الأوساخ، الشقوق، أو الأضرار.
2. مراقبة درجة الحرارة عند التوصيلات، لاكتشاف النقاط الساخنة الناتجة عن ضعف الربط.
3. التنظيف السطحي فقط عند تراكم التلوث بشكل كبير، باستخدام مواد مناسبة لا تضر راتنج الإيبوكسي.
4. الاختبارات العازلة الدورية: قياس التفريغ الجزئي لتقييم حالة العزل الداخلي.

لا يلزم تعبئة السوائل، أو تبديل الزيت، أو عمليات معقدة. في حال اكتشاف شقوق أو أضرار عميقة في الجسم العازل، يجب استبدال الغلاف فوراً لتجنب مخاطر الفشل.

الخاتمة

يُعد غلاف راتنج الإيبوكسي 35 كيلوفولت / 315 أمبير مكوناً أساسياً لمحولات الجهد المتوسط‑العالي. توفر تقنيته الجافة الخالية من الزيت الأمان ضد التسرب والحرائق، ومقاومة ميكانيكية جيدة، وأداء عازل ممتاز في البيئات الملوثة. بفضل خياري حافة التركيب، يمكنه التكيف مع تصاميم محولات متعددة، سواء في الإنشاءات الجديدة أو أعمال الاستبدال.

إن الاختيار المناسب وفقاً لدرجة التلوث البيئي، والتركيب مع الالتزام بعزم الربط، والصيانة الوقائية البسيطة تضمن عمراً افتراضياً طويلاً وتقلل من التوقفات غير المخطط لها في شبكات التوزيع وتوليد الكهرباء. في سوق البنية التحتية الكهربائية الحالي، أصبحت أغلفة راتنج الإيبوكسي بديلاً مفضلاً مقارنة بالحلول التقليدية من الخزف والأغلفة المملوءة بالزيت.
