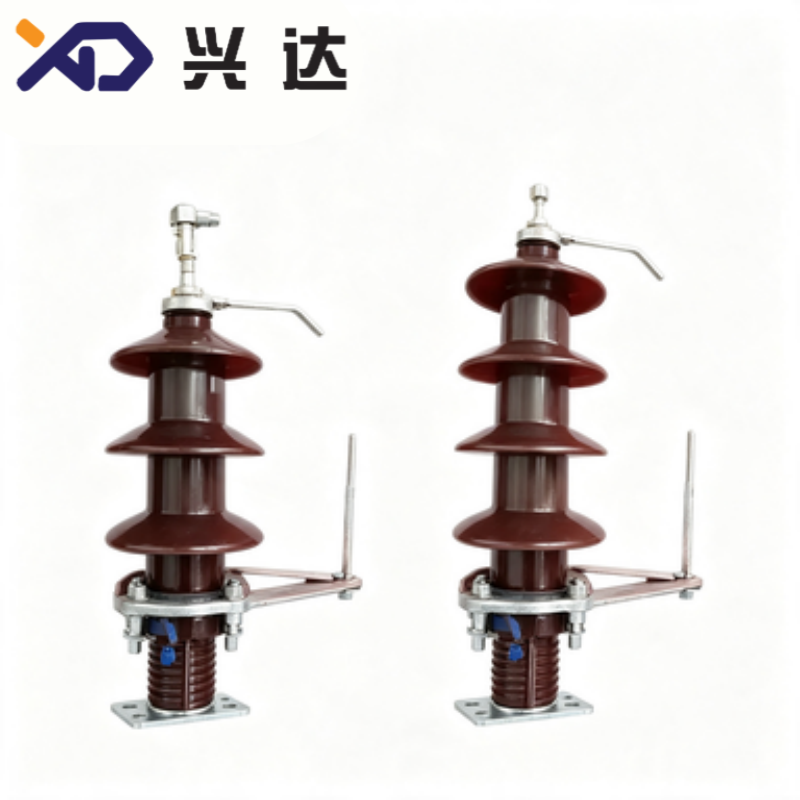

บูช DIN ข้อต่อเกลียว ขนาด 12KV‑36KV / 250‑630A

ภาพรวม

ในระบบหม้อแปลงไฟฟ้ากำลังและหม้อแปลงจำหน่ายที่จุ่มในน้ำมัน ตลาดยุโรปและตลาดโลก อุปกรณ์เสริมฉนวนคุณภาพสูงเป็นสิ่งจำเป็นอย่างยิ่งต่อการทำงานของตารางไฟฟ้าในระยะยาวโดยไม่มีข้อผิดพลาด ในบรรดาส่วนประกอบหลักเหล่านั้น บูช DIN ข้อต่อเกลียว เป็นชิ้นส่วนผ่านที่ฉนวนที่สำคัญ ซึ่งออกแบบมาเพื่อนำกระแสไฟฟ้าจากขดลวดภายในหม้อแปลงออกไปอย่างปลอดภัย ผ่านผนังถังโลหะที่ต่อกราวด์

บูช DIN ข้อต่อเกลียว ขนาด 12KV‑36KV / 250‑630A ผลิตขึ้นตามมาตรฐานอุตสาหกรรมเยอรมัน DIN อย่างครบถ้วน ได้รับการนำไปใช้อย่างแพร่หลายสำหรับหม้อแปลงแรงดันปานกลางที่เต็มไปด้วยน้ำมัน สถานีย่อยขนาดกะทัดรัด และสถานีหม้อแปลงพลังงานหมุนเวียน ต่างจากบูชหม้อแปลงประเภทติดตั้งด้วยหน้าแปลนหรือประเภทสายเคเบิล รุ่นข้อต่อเกลียวนี้มีขั้วต่อเกลียวเพศผู้ที่ปลายตัวนำด้านบน ทำให้สามารถเชื่อมต่อกับสายเคเบิลเหนือศีรษะ แถบบัสบาร์ และขั้วต่อสายไฟภายนอกได้อย่างรวดเร็วและมั่นคงโดยไม่ต้องใช้อุปกรณ์หนีบเพิ่มเติม ตัวฉนวนเซรามิกพอร์ซเลนมีคุณสมบัติไล่น้ำได้ดี ทนต่อมลภาวะ และมีความเข้มแข็งทางไดอิเล็กตริกภายใต้สภาพแวดล้อมการทำงานกลางแจ้งที่รุนแรง

สำหรับวิศวกรเครือข่ายจำหน่ายไฟฟ้า ผู้ผลิตหม้อแปลง OEM และผู้รับเหมาไฟฟ้า การเลือกบูชข้อต่อเกลียวตามมาตรฐาน DIN รับประกันความสามารถในการสลับเปลี่ยนชิ้นส่วนทางกล การเปลี่ยนอะไหล่ที่ง่ายขึ้น และความเข้ากันได้อย่างสมบูรณ์กับถังหม้อแปลงข้อมูลจำเพาะยุโรป ช่วงแรงดันไฟฟ้าตั้งแต่ 12 kV ถึง 36 kV รวมกับอัตรากระแสไฟฟ้าต่อเนื่องตั้งแต่ 250 A ถึง 630 A ทำให้ชุดบูชนี้มีความยืดหยุ่นครอบคลุมโครงการหม้อแปลงจำหน่ายแรงดันปานกลางทั่วไปส่วนใหญ่

คำนิยามของบูชหม้อแปลง DIN ข้อต่อเกลียว

บูช DIN ข้อต่อเกลียว คือประเภทบูชหม้อแปลงที่จุ่มในน้ำมัน ซึ่งปฏิบัติตามข้อมูลจำเพาะขนาดของ DIN ประกอบด้วยเปลือกฉนวนพอร์ซเลนเคลือบเงา แท่งทองแดงนำไฟฟ้าส่วนกลาง ขั้วต่อเกลียวด้านบน ชุดปะเก็นซีลภายใน ชุดหน้าแปลนติดตั้งบนถัง และอุปกรณ์เสริมต่อสายกราวด์

ลักษณะ "ข้อต่อเกลียว" หมายถึงตัวนำที่ปลายด้านบนถูกติดตั้งด้วยเกลียวภายนอกระบบเมตริกมาตรฐาน (เช่น M12, M16, M20) ทำให้ช่างเทคนิคสามารถยึดข้อต่อสายเคเบิลเข้ากับบูชได้โดยขันสกรูน็อตที่ตรงกัน วิธีการเชื่อมต่อนี้ให้ความต้านทานการดึงออกทางกลที่สูง การสัมผัสทางไฟฟ้าที่น่าเชื่อถือ และการประกอบบนพื้นที่ปฏิบัติงานที่สะดวก

ภายในถังหม้อแปลง ส่วนตัวนำด้านล่างของบูชจะจุ่มอยู่ในน้ำมันแร่หม้อแปลง สิ่งกั้นพอร์ซเลนจะแยกตัวนำส่วนกลางที่มีไฟฟ้าออกจากถังเหล็กที่ต่อกราวด์ ป้องกันความผิดพลาดของการลัดวงจรและกระแสรั่วไหล ปีกพอร์ซเลน (ซี่โครงรูปทรงร่ม) บนพื้นผิวด้านนอกจะเพิ่มระยะทางวิ่งของกระแสไฟฟ้า ช่วยลดความเสี่ยงของการเกิดประกายไฟบนผิวในสภาพแวดล้อมที่ชื้น มีฝุ่น หรือมีหมอกเกลือตามชายฝั่ง

ข้อได้เปรียบหลักของบูช DIN ข้อต่อเกลียว ขนาด 12‑36KV, 250‑630A

ความสามารถในการสลับเปลี่ยนตามมาตรฐาน DIN

ขนาดการติดตั้งหลัก ข้อมูลจำเพาะเกลียว และระยะทางวิ่งของกระแสไฟฟ้าทั้งหมดปฏิบัติตามข้อกำหนด DIN ที่ได้รับการยอมรับอย่างกว้างขวาง ผู้ใช้ปลายทางสามารถเปลี่ยนบูชเก่าจากผู้ผลิตรายอื่นได้โดยไม่ต้องแก้ไขรูเปิดของถังหม้อแปลง ซึ่งช่วยลดเวลาหยุดชะงักในการบำรุงรักษาและค่าใช้จ่ายในการจัดการอะไหล่อย่างมาก

ขั้วต่อเกลียวที่แข็งแรงทนทาน

ขั้วต่อเกลียวระบบเมตริกด้านบนให้แรงหนีบทางกลที่เสถียร หลังจากขันด้วยแรงบิดที่เหมาะสม ข้อต่อจะรักษาความต้านทานการสัมผัสที่ต่ำ หลีกเลี่ยงความเสี่ยงของการร้อนเกินภายใต้ภาระเต็มที่ในระยะยาวตั้งแต่ 250 A ถึง 630 A เมื่อเปรียบเทียบกับขั้วต่อประเภทหนีบ ข้อต่อเกลียวมีประสิทธิภาพต้านการสั่นสะเทือนได้ดีกว่าสำหรับหม้อแปลงที่ติดตั้งใกล้ทางรถไฟ โรงงานอุตสาหกรรม หรือสถานที่ที่มีการสั่นสะเทือนทางกลบ่อยครั้ง

ฉนวนพอร์ซเลนประสิทธิภาพสูง

วัสดุพอร์ซเลนเคลือบเงาเกรดสูงให้ความเข้มแข็งทางไดอิเล็กตริกที่โดดเด่น ความต้านทานต่อการช็อกจากความร้อน และคุณสมบัติไล่น้ำบนผิว การออกแบบปีกหลายชั้นรูปทรงร่มจะขยายเส้นทางวิ่งของกระแสไฟฟ้า ทำให้บูชเหล่านี้เหมาะกับพื้นที่กลางแจ้งที่มีมลภาวะปานกลางและมลภาวะสูง จะไม่เกิดรอยร้าวหรือความล้มเหลวของฉนวนภายใต้การเปลี่ยนแปลงอุณหภูมิวัฏจักรปกติระหว่างความร้อนในฤดูร้อนและน้ำค้างแข็งในฤดูหนาว

ประสิทธิภาพการซีลกันน้ำมันที่ยอดเยี่ยม

ชุดปะเก็นยางหลายชั้นถูกติดตั้งระหว่างตัวบูชและหน้าแปลนถังหม้อแปลง เมื่อประกอบอย่างถูกต้อง ระบบซีลจะป้องกันการรั่วไหลของน้ำมันหม้อแปลง และป้องกันความชื้น ฝุ่น และอากาศภายนอกเข้าสู่ห้องน้ำมัน การซีลที่ดีช่วยรักษาคุณภาพน้ำมันหม้อแปลง และชะลอการชราภาพของฉนวนขดลวดภายใน

ช่วงพารามิเตอร์ที่กว้างขวาง

กลุ่มผลิตภัณฑ์นี้ครอบคลุมช่วงแรงดันปานกลางตั้งแต่ 12 kV, 24 kV ถึง 36 kV และค่ากระแสไฟฟ้า: 250 A, 315 A, 400 A, 500 A, 630 A ตัวเลือกที่หลากหลายเช่นนี้ช่วยผู้ผลิตหม้อแปลงเลือกบูชที่ตรงกันแบบหนึ่งต่อหนึ่งสำหรับหม้อแปลงจำหน่ายที่จุ่มในน้ำมันซึ่งมีระดับกำลังไฟฟ้าที่แตกต่างกัน ยังสามารถผลิตชิ้นส่วนขนาดไม่มาตรฐานตามคำสั่งพิเศษสำหรับรูปแบบถังหม้อแปลงพิเศษได้

โครงสร้างการติดตั้งที่ง่ายและบำรุงรักษาได้สะดวก

บูชข้อต่อเกลียวใช้วิธีการติดตั้งลงมาจากด้านบนลงในถัง พนักงานภาคสนามสามารถทำการเชื่อมต่อสายเคเบิล การตรวจสอบ การถอดชิ้นส่วน และการเปลี่ยนอะไหล่ได้โดยไม่ต้องยกฝาปิดถังหม้อแปลงที่มีน้ำหนักมาก ปีกพอร์ซเลนที่มองเห็นได้ชัดเจนทำให้การตรวจสอบด้วยสายตาเป็นประจำทำได้สะดวก ผู้ปฏิบัติงานสามารถพบเห็นคราบฝุ่นบนผิว รอยขีดข่วนของสีเคลือบ หรือร่องรอยประกายไฟได้อย่างรวดเร็วในระหว่างรอบการบำรุงรักษาตารางไฟฟ้าเป็นประจำ

ขอบเขตการใช้งานหลัก

• หม้อแปลงจำหน่ายที่จุ่มในน้ำมัน สำหรับเครือข่ายจำหน่ายไฟฟ้าในเมืองและชนบทแบบยุโรป
• หม้อแปลงแรงดันปานกลางภายในสถานีย่อยสำเร็จรูปขนาดกะทัดรัด
• หม้อแปลงเพิ่มแรงดันสำหรับฟาร์มพลังงานแสงอาทิตย์ และสถานีพลังงานลมบนบก
• หม้อแปลงจ่ายไฟฟ้าโรงงานอุตสาหกรรม สำหรับโรงงาน สิ่งก่อสร้างเหมืองแร่ และสถานีบำบัดน้ำ
• โครงการปรับปรุงหม้อแปลงและโครงการเปลี่ยนอะไหล่ สำหรับหม้อแปลงเก่าที่เป็นไปตามข้อมูลจำเพาะ DIN
• อุปกรณ์จ่ายไฟฟ้าแรงดันปานกลางภายในและกลางแจ้ง ที่ต้องการขั้วต่อตัวนำประเภทเกลียว

ตารางข้อมูลจำเพาะทางเทคนิคสำหรับอ้างอิง

หมายเหตุ: ค่าที่กล่าวข้างต้นเป็นค่าอ้างอิงทั่วไปของอุตสาหกรรม ขนาดที่แน่นอนจะขึ้นอยู่กับเอกสารข้อมูลจำเพาะทางการของ DIN และภาพวาดของผู้ผลิต สามารถสั่งทำระยะทางวิ่งของกระแสไฟฟ้าและข้อมูลจำเพาะเกลียวพิเศษได้ตามคำขอ สำหรับโครงการในพื้นที่ที่มีมลภาวะพิเศษ

คำแนะนำในการติดตั้ง

ก่อนติดตั้งบูช DIN ข้อต่อเกลียว ช่างเทคนิคต้องยืนยันพารามิเตอร์การจับคู่สำคัญสามประการ ได้แก่ แรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าต่อเนื่องที่กำหนด และขนาดรูเปิดของถัง ห้ามติดตั้งบูชที่มีระดับแรงดันไฟฟ้าหรือกระแสไฟฟ้าที่กำหนดต่ำกว่าความต้องการในการทำงานของหม้อแปลง

ทำความสะอาดพื้นผิวสัมผัสทั้งหมดของหน้าแปลนถังหม้อแปลง ขจัดคราบตกค้างของปะเก็นเก่า เส้นขอบโลหะ และฝุ่น วางปะเก็นซีลยางใหม่ให้สม่ำเสมอ หลีกเลี่ยงการบิดหรือกดบีบปะเก็น ลดบูชลงอย่างช้าๆ ผ่านรูเปิดของถัง จากนั้นขันสกรูยึดหน้าแปลนเป็นลำดับแนวทแยงด้วยค่าแรงบิดที่แนะนำ เพื่อรับประกันการกดอัดปะเก็นที่สม่ำเสมอ และกำจัดความเสี่ยงของการรั่วไหลของน้ำมัน

เมื่อเชื่อมต่อสายเคเบิลภายนอกเข้ากับขั้วต่อเกลียวด้านบน วางข้อต่อสายเคเบิล แหวนรองแบน และแหวนรองสปริงไว้บนแท่งเกลียว จากนั้นขันน็อตด้วยค่าแรงบิดที่ระบุ แรงบิดที่สูงเกินไปอาจทำให้ตัวนำทองแดงผิดรูปหรือทำให้ฉนวนพอร์ซเลนแตก ในขณะที่แรงบิดที่ไม่เพียงพอจะทำให้ข้อต่อหลวม การสัมผัสร้อนเกิน และอาจก่อให้เกิดอันตรายด้านความปลอดภัย

หลังจากการติดตั้ง ให้ทำการตรวจสอบด้วยสายตา การตรวจสอบการรั่วไหลของน้ำมัน และการทดสอบความทนทานต่อแรงดันสูง ก่อนที่จะนำหม้อแปลงไปใช้งาน

ข้อแนะนำในการปฏิบัติงานและบำรุงรักษา

ทำการตรวจสอบด้วยสายตาทุกๆ 6‑12 เดือน ตรวจสอบพื้นผิวพอร์ซเลนเพื่อหาคราบฝุ่น รอยขีดข่วนของสีเคลือบ ร่องรอยประกายไฟ และรอยร้าว ทำความสะอาดปีกพอร์ซเลนที่เป็นมลภาวะด้วยผ้าแห้งหรือสารล้างทำความสะอาดฉนวนที่ได้รับการอนุมัติ ห้ามใช้เครื่องมือแหลมคมแข็งซึ่งอาจขีดข่วนชั้นป้องกันสีเคลือบ

ตรวจสอบข้อต่อเกลียวด้านบนเป็นประจำเพื่อหาร่องรอยการเปลี่ยนสีจากความร้อนเกิน หากหม้อแปลงได้รับผลกระทบจากกระแสลัดวงจรที่มาก ให้ตรวจสอบความแน่นของน็อตขั้วต่อเกลียวอีกครั้ง เมื่อใดก็ตามที่เกิดการรั่วไหลของน้ำมันในบริเวณซีลหน้าแปลนถัง ให้ปิดแหล่งจ่ายไฟฟ้าของหม้อแปลง ถอดบูชออก และเปลี่ยนปะเก็นซีลเก่า

รายการตรวจสอบสำหรับผู้ซื้อ

เมื่อจัดหาบูช DIN ข้อต่อเกลียว ขนาด 12‑36KV / 250‑630A ที่เหมาะสม ผู้ซื้อควรยืนยันประเด็นสำคัญเหล่านี้:

• ระดับแรงดันไฟฟ้าที่กำหนด (12kV / 24kV / 36kV) ตรงกับระดับแรงดันไฟฟ้าของหม้อแปลง
• กระแสไฟฟ้าต่อเนื่องที่กำหนด (250 A‑630 A)
• ขนาดเกลียวระบบเมตริกด้านบน
• เส้นผ่านศูนย์กลางรูยึดติดตั้งรูเปิดของถัง
• ระยะทางวิ่งของกระแสไฟฟ้าที่ต้องการ ตามเกรดมลภาวะของพื้นที่ปฏิบัติงาน
• จำนวนปีก/ร่ม
• ความเข้ากันได้ในการใช้งานจุ่มในน้ำมัน สำหรับน้ำมันแร่หม้อแปลง

บทสรุป

บูช DIN ข้อต่อเกลียว ขนาด 12KV‑36KV / 250‑630A ยังคงเป็นโซลูชันฉนวนแรงดันปานกลางที่มีความสมบูรณ์และน่าเชื่อถือ สำหรับหม้อแปลงที่จุ่มในน้ำมันตามมาตรฐาน DIN การออกแบบขั้วต่อเกลียว ขนาด DIN ที่สามารถสลับเปลี่ยนได้ ฉนวนพอร์ซเลนที่ทนทาน และช่วงพารามิเตอร์ที่กว้างขวาง ทำให้เป็นตัวเลือกยอดนิยมสำหรับการผลิตหม้อแปลงใหม่ และโครงการบำรุงรักษาหลังการขาย ตลอดทั้งตลาดไฟฟ้ายุโรปและตลาดโลก การเลือกผลิตภัณฑ์ที่เหมาะสม การติดตั้งตามมาตรฐาน และการบำรุงรักษาเป็นระยะเวลาจะยืดอายุการใช้งาน และรับประกันการทำงานที่เสถียรและปลอดภัยของระบบหม้อแปลงจำหน่ายไฟฟ้าทั้งหมด
